芙丝特®芳纶Ⅲ纤维是主链由芳纶和杂环组成的一类高分子聚合物纤维，全称杂环芳香族聚酰胺纤维，又称“杂环芳纶”。被工程界誉为“超级纤维”。芙丝特®芳纶Ⅲ比Kevlar对位芳纶具有更加突出的耐热性和更高的力学性能，革命性地解决了Kevlar对位芳纶不耐紫外光照、不耐湿热老化等缺陷，可自由暴露在自然界恶劣工况中并在-196℃~330℃范围内的长期运行。芙丝特®芳纶Ⅲ以绳、带、线、布等形式在无任何表面处理及保护时，安全周期寿命达50年以上。

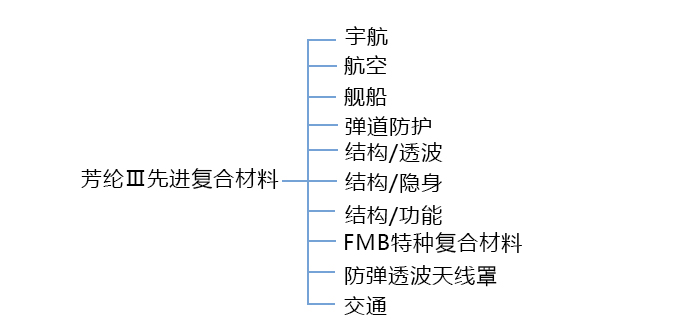

其密度仅为1.43g/cm³、超高强/高模、高韧性、耐高低温、优异电绝缘性、耐辐照、抗腐蚀、耐疲劳、高阻燃性等特点，芙丝特®芳纶Ⅲ纤维产品已深入到对增强、减重、弹道防护、结构/透波、结构/隐身、结构/功能等一体化先进材料亟需的海陆空军工三大应用体系、航天科技尖端项目及高端民品。
芙丝特®芳纶Ⅲ纤维化学结构式
芙丝特®FB芳纶Ⅲ纤维技术特征
|
项目 Project |
典型特征 Typical Features |
单位 Unit |
参数 Parameter |
|
|
基本物性 |
密度 |
g/cm3 |
1.43 |
|
|
吸湿率 |
% |
≤2 |
||
|
介电常数 |
ε |
2.8 |
||
|
介质损耗 |
tanδ |
0.001 |
||
|
线密度规格 |
dtex |
230,430,588,1100 |
||
|
热学性能 |
比热容 |
J/(kg.K) |
25℃ |
0.94 |
|
100℃ |
1.95 |
|||
|
180℃ |
1.15 |
|||
|
热传导系数 |
W/(m.K) |
0.04 |
||
|
空气中热收缩 |
19min.177℃ |
＜0.1% |
||
|
LOI |
% |
42 |
||
|
空气中分解温度 |
℃ |
600 |
||
|
典型特征 Typical Features |
单位 Unit |
级别 Grade |
参数 Parameter |
|
拉伸强度（干纱） |
cN/dtex |
通用型 |
≥20.0 |
|
工业级 |
≥22.5 |
||
|
军用级 |
≥24.0 |
||
|
宇航级 |
≥26.0 |
||
|
拉伸强度（浸胶法） |
MPa |
通用型 |
≥3900 |
|
工业级 |
≥4200 |
||
|
军用级 |
≥4500 |
||
|
宇航级 |
≥5200 |
||
|
弹性模量 |
GPa |
/ |
155~175 |
芙丝特®芳纶Ⅲ单向复合材料
|
典型特征 Typical Features |
参数 Parameter |
|
|
芳纶Ⅲ |
||
|
层间剪切强度ILSS/MPa |
≥75 |
|
|
拉伸性能 |
拉伸强度/MPa |
≥2200 |
|
弹性模量/GPa |
≥115 |
|
|
压缩性能 |
压缩强度/MPa |
≥220≥26 |
|
弹性模量/GPa |
≥100≥8.8 |
|
|
弯曲性能 |
弯曲强度/MPa |
≥6006 |
|
弹性模量/GPa |
≥72≥8.8 |
|
芙丝特®芳纶ⅢNOL环性能
|
典型特征 Typical Features |
参数 Parameter |
|
芳纶Ⅲ |
|
|
拉伸强度/MPa |
≥2200 |
|
剪切强度/MPa |
≥65 |
★注：NOL环直径150mm, 试件宽度6±0.2 mm，厚度1.5±0.1 mm，试验按GB1461- 88 标准进行。
